自然界的空气中含有一些固体颗粒、灰尘及水分等，经过压缩时，压缩机中又有部分润滑油会混入到压缩空气中去。因此，经压缩机产生的压缩空气实际上是一种含有固体灰尘、炭粉、水和油等各种杂质的压缩气体。在气动系统中，直接使用这种未经净化处理的气体，会使气动元件的寿命降低或损坏，引起气动系统故障，导致生产效率降低，维修成本增加。因此，压缩空气净化处理是气动系统中必不可少的一个重要环节。对压缩气体进行净化处理，就是要去掉空气中那些影响气动系统正常工作的水分、油分、固体尘埃和碳化物，满足系统正常工作的需要。

气源装置

用于产生、处理和储存压缩空气的设备称为气源装置。气源装置的功能是为气动系统提

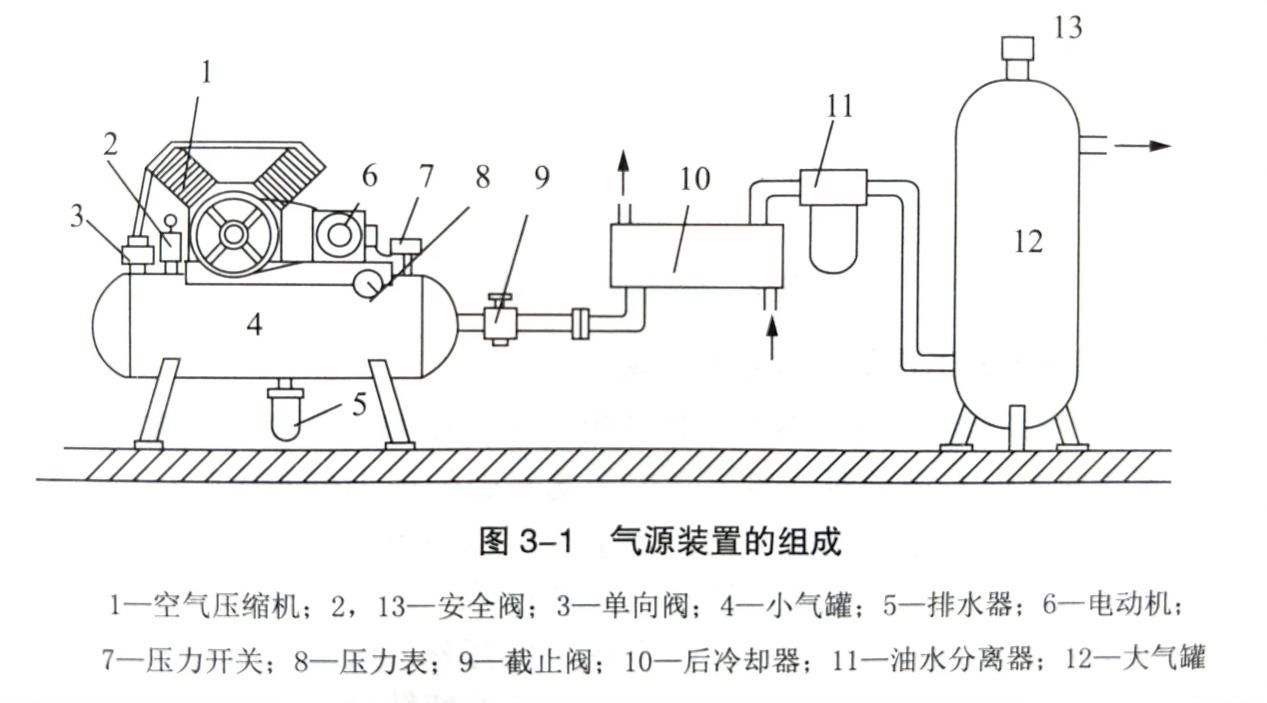

供满足一定质量要求的清洁、干燥的压缩空气。 气源装置的组成如图3-1所示，一般由空气压缩机及空气冷却、净化、干燥、储存元件等组成成。

通过电动机6驱动的空气压缩机1，将大气压力状态下的空气压缩到较高的压力状态，输送到气动系统。压力开关7根据压力的大“小来控制电动机的启动和停止。当小气罐4内压力上升到调定的最高压力时，压力开关发出信号让电动机停止工作;当小气罐内压力降至调定的最低压力时，压力开关又发出信号让电动动机重新工作。当小气罐4内压力超过允许限度时，安全阀2自动打开向外排气，以保证空气压缩机的安全。当大气罐 12 内压力超过允许限度时，安全阀13 自动打开向外排气，以保证大气缺灌的安全。单向阀3在空气压缩机不工作时，用于阻止压缩空气反向流动。后冷却器 10 通过降降低压缩空气的温度，将水蒸气及污油雾冷凝成液态水滴和油滴。油水分离器 11 用于进一步将压缩空气中的油、水等污染物分离出来。在后冷却器、油水分离器、空气压缩机和气罐等的1最低处，都需设有手动或自动排水器，以便于排除各处冷凝的液态油水等污染物。
